Tabel til fremstilling af "slag" ved hjælp bøjningssegmentstykker
S-slag P-slag

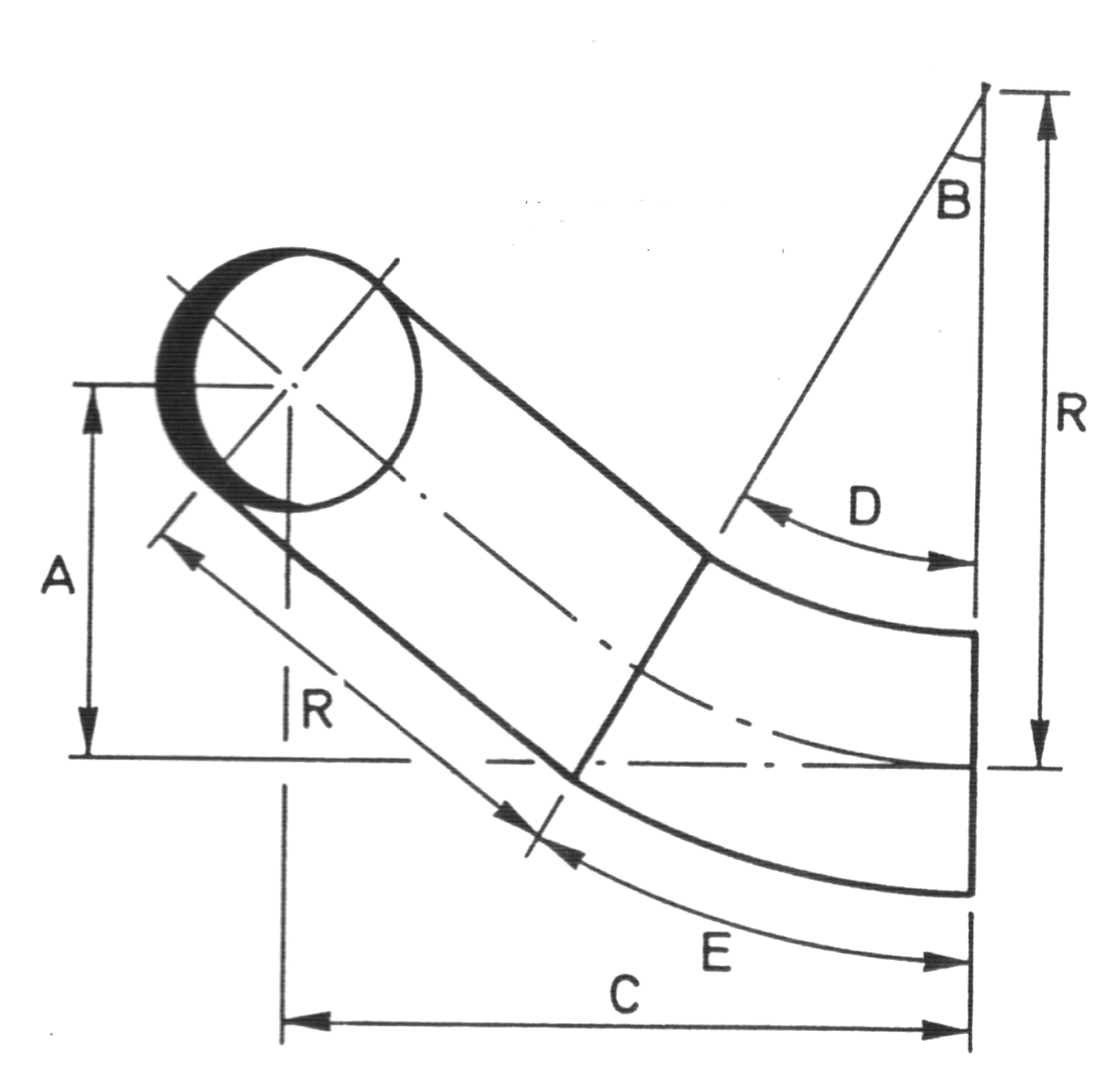

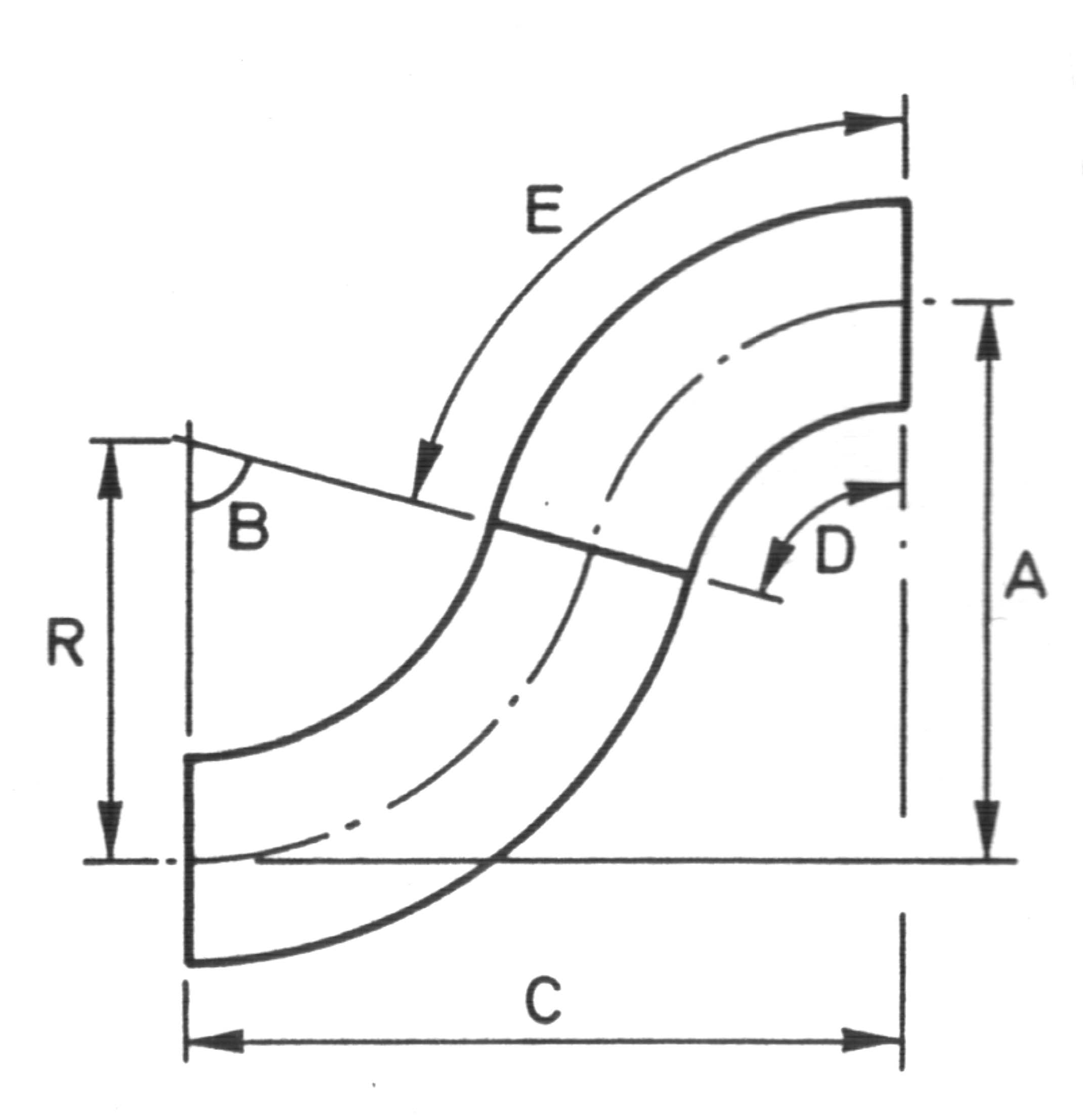

Forklaring til skitser:
A = spring i mm. målt på centerlinien af bøjningen. Angivet i tabellen som (Spring)
B = vinkel angivet i grader. Angivet i tabellen som (Grader)
C = byggemål på færdigt slag. Angivet i tabellen som (Byggelængde)
D = lille buelængde. Angivet i tabellen som (L buelg.)
E = store buelængde. Angivet i tabellen som (S buelg.
R = bøjningernes radius. Angivet i tabellen som (Radius.)
Alle tabellernes mål er opgivet i mm. og grader. Man bør være opmærksom på, om den opgivende radius, svarer til den anvendte rør-bøjning. Herunder bør det kontrolleres at bøjningerne er vinkelrette. Mindre tolerancer har ingen praktisk betydning.
Tabellen anvendes på følgende måde:
Man går eksempelvis ind i tabellen over den ønskede rør dimension og slagtype. Ved hjælp af første kolonne (Spring) vælges midte midte afstanden for det ønskede slag. Derefter aflæses henholdsvis bøjningssegmentets vinkel i grader, lille buelængde, store buelængde samt den færdige byggelængde. Eks. Der ønskes et slag udført i 219,1 mm rør på 80 mm. af slagtypen S-slag.
Spring = 80 mm, vinkel = 29 0, lille buelængde = 101 mm., store buelængde = 214 mm., Byggelængde = 301 mm.
Denne tabel anvendes på eget ansvar.
Copyright © Tommy Balle 2003.
